파이프 레이저

최첨단 파이프 레이저로 정밀 가공이 가능합니다

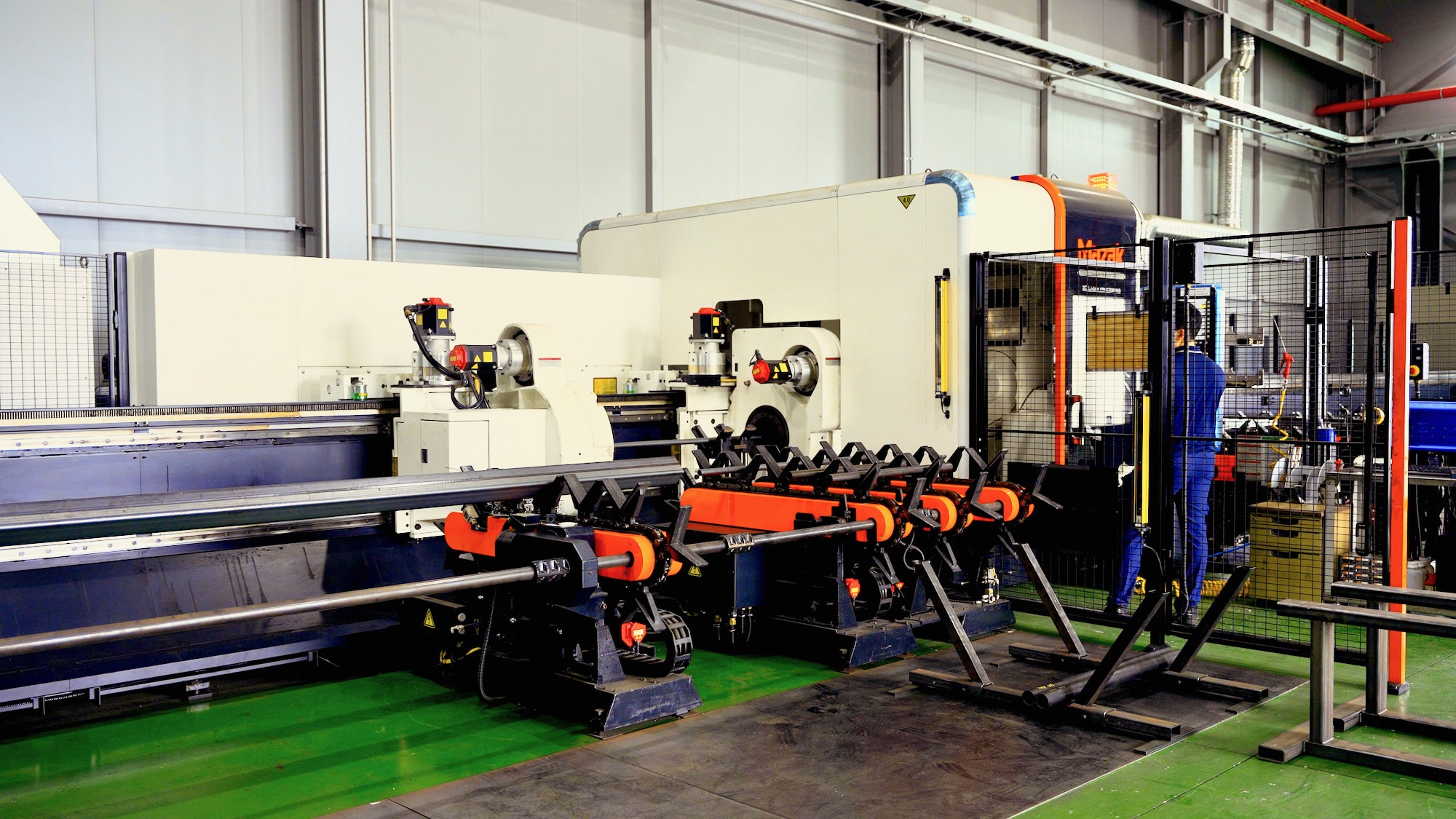

MAZAK 3D FABRI GEAR 220 Ⅱ

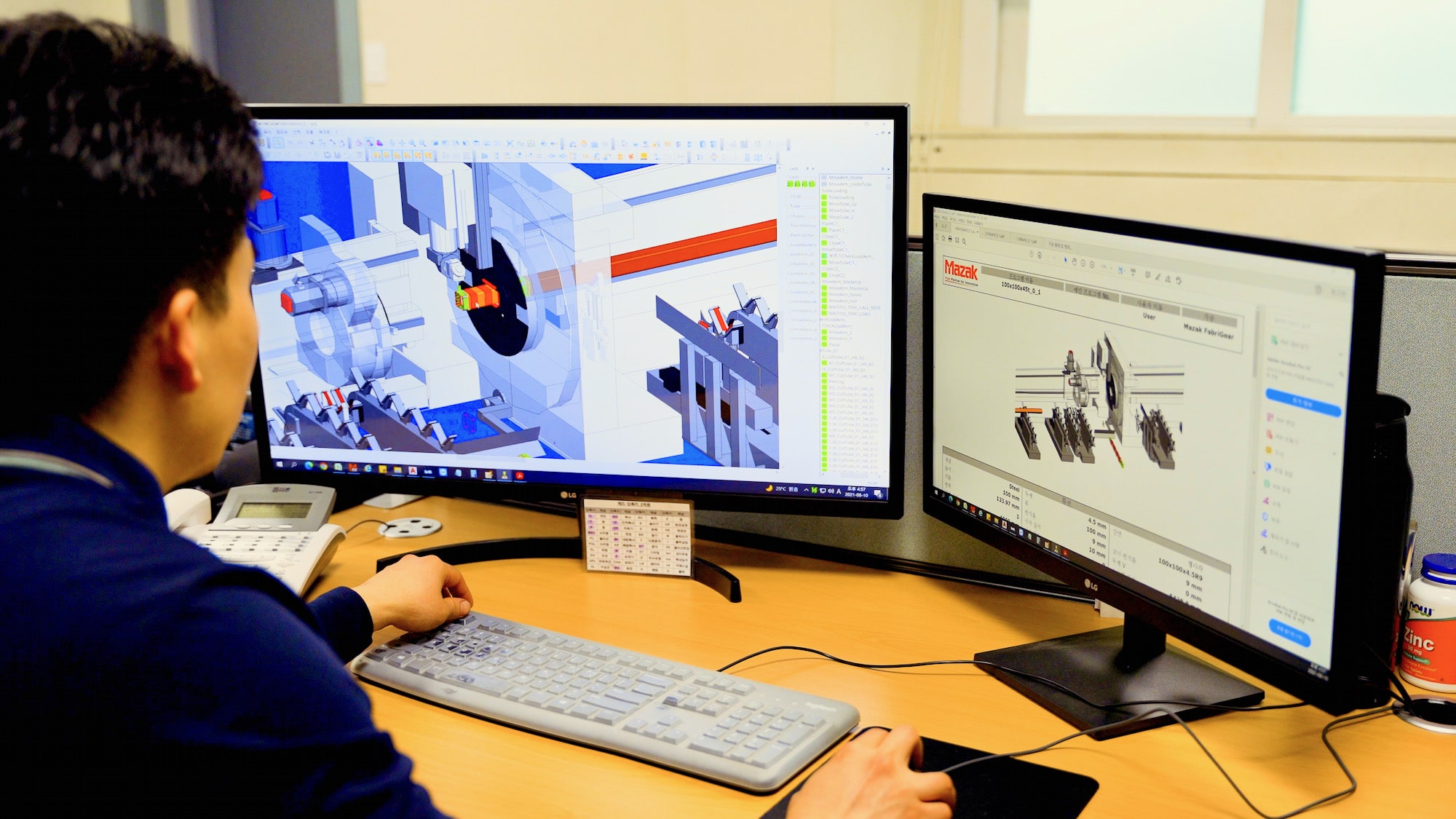

경기레이저는 숙련된 전문 인력이 고객이 전달한 도면을 도면 해독 및 전개하고 3D프로그램으로 작도하여 불량 및 오작동 방지를 위한 시뮬레이션 후 터치센서를 이용한 3차원 정밀 가공을 실시합니다.

SS40 등 일반 철, SUS 소재 가공이 가능하며 20ø~220ø(원형 파이프), 20×20~150×150 일반 각관 및 특수형상 (H빔, I빔, C형강, 앵글, 잔넬 등) 9t, 12t까지 가공가능합니다

MAZAK 3D FABRI GEAR 220 Ⅱ 파이프 레이저는 정밀 가공이 가능한 최첨단 CNC장비를 탑재하여 다양한 형태의 파이프 가공이 가능하며 공차를 최소화한 정밀 가공이 가능합니다.

MAZAK 3D FABRI GEAR 220 Ⅱ 파이프 레이저 장비는 SS40 등 일반 철, SUS 소재 가공이 가능하며 20ø~220ø(원형 파이프), 20×20~150×150 [일반 각관 및 특수형상 (H빔, I빔, C형강, 앵글, 잔넬 등) 9t, 12t까지 가공이 가능합니다

파이프 레이저 가공 가능표

소재	사이즈	두께
일반 철 (SS40 등)	20×20~150×150[일반 각관 및 특수형상 (H빔, I빔, C형강, 앵글, 잔넬 등)]	12t 까지 가공가능
일반 철 (SS40 등)	20ø~220ø(원형 파이프)	12t 까지 가공가능
SUS	20×20~150×150[일반 각관 및 특수형상 (H빔, I빔, C형강, 앵글, 잔넬 등)]	9t 까지 가공가능
SUS	20ø~220ø(원형 파이프)	9t 까지 가공가능
피 가공재 최대길이	12,000mm(12m)
반출재 최대 길이	8,000mm(8m)
기타	터치센서를 이용한 정밀 가공 가능 3차원 가공으로 보다 다양한 가공 가능 사비 파이프 가공 가능 SUS 파이프 필름 있는 그대로 가공 가능 GI 파이프 가공 가능 알루미늄 파이프는 가공불가
